Som leverantör av H-balkar har jag bevittnat mångsidigheten och betydelsen av dessa strukturella element i olika byggprojekt. H-balkar, även känd som universalbalkar eller breda flänsbalkar, används ofta i byggnadsramar, broar, industriella strukturer och mer. Deras unika form, som liknar bokstaven "H", ger utmärkt belastningskapacitet och strukturell stabilitet. Att designa med H-balkar kräver dock noggrant övervägande av flera faktorer för att säkerställa konstruktionens säkerhet och effektivitet.
Strukturella belastningskrav
Den första och mest avgörande faktorn när du använder H-balkar är den strukturella belastningen som balken behöver stödja. Detta inkluderar både döda laster (tyngden av själva strukturen, såsom vikten av balken, golv och takmaterial) och levande laster (tyngden av människor, möbler, rörlig utrustning och miljöbelastningar som vind och snö).
För att exakt bestämma den erforderliga bärförmågan för H-balken måste ingenjörer utföra en detaljerad strukturell analys. Denna analys tar hänsyn till balkens spännlängd, typen av stödförhållanden (som helt enkelt stödd, fast ände eller kontinuerlig) och fördelningen av laster längs balken. Till exempel i en långspännande bro måste H-balkarna utformas för att motstå stora böjmoment och skjuvkrafter på grund av de tunga trafikbelastningarna och brodäckets egenvikt.
När du väljer en H-balk för en specifik tillämpning är det viktigt att hänvisa till standardbalktabeller som ger information om balkens sektionsegenskaper, såsom tröghetsmoment, sektionsmodul och vikt per längdenhet. Dessa egenskaper är direkt relaterade till balkens förmåga att motstå böj- och skjuvkrafter. Till exempel kan en balk med en större sektionsmodul motstå större böjmoment utan överdriven avböjning.
Materialval
Valet av material för H-balkar är en annan kritisk designövervägande. De vanligaste materialen som används för H-balkar är stål, aluminium och betong. Varje material har sina egna egenskaper och fördelar.
H-balkar av stål

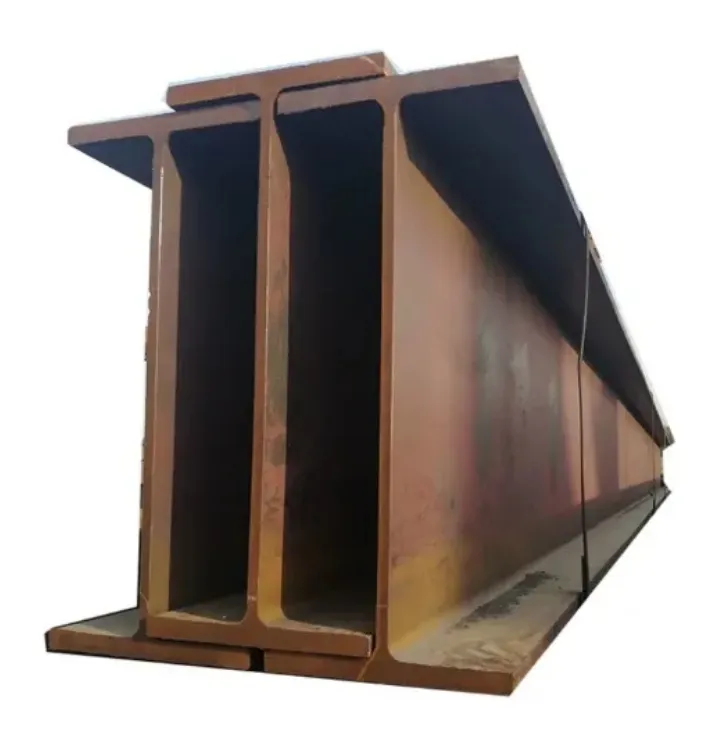

Stål är det mest använda materialet för H-balkar på grund av dess höga hållfasthet-till-viktförhållande, utmärkta formbarhet och enkla tillverkning. Stål H-balkar kan tillverkas av olika stålkvaliteter, som t.exH Beam Ss400, som är en vanlig konstruktionsstålkvalitet. Stålets styrka gör det möjligt att använda relativt små balkar för att stödja stora belastningar, vilket minskar strukturens totala vikt.
Stål har också god svetsbarhet, vilket gör att H-balkar enkelt kan sammanfogas till komplexa strukturella ramar. Stål är dock känsligt för korrosion, särskilt i tuffa miljöer. Därför måste lämpliga korrosionsskyddsåtgärder, såsom målning eller galvanisering, tillämpas för att säkerställa långtidshållbarheten hos stål H-balkarna.
H-balkar av aluminium
H-balkar av aluminium är lätta och har utmärkt korrosionsbeständighet. De används ofta i applikationer där viktminskning är en kritisk faktor, till exempel inom flyg och vissa typer av industriella strukturer. Aluminium har även god värmeledningsförmåga, vilket kan vara en fördel i vissa applikationer. Aluminium har dock en lägre elasticitetsmodul jämfört med stål, vilket gör att aluminium H-balkar kan böjas mer under belastning.
Betong H-balkar
Betong H-balkar används ofta i byggnadskonstruktioner, särskilt i flervåningsbyggnader. Betong är ett starkt och tåligt material som kan ge bra brandmotstånd. Armerad betong H-balkar, som innehåller armeringsjärn av stål, kan kombinera betongens tryckhållfasthet med stålets draghållfasthet. Men betong H-balkar är mycket tyngre än stål- eller aluminiumbalkar, vilket kan kräva mer omfattande fundament.
Böjning och styvhet
Förutom styrka är avböjningen och styvheten hos H-balkar viktiga designöverväganden. Överdriven nedböjning kan orsaka problem som sprickor i icke-strukturella element (t.ex. gipsskivor), obehag för de åkande och till och med påverka strukturens funktionalitet.
Nedböjningen av en H-balk påverkas av flera faktorer, inklusive spännlängden, lastens storlek och fördelning samt balkens sektionsegenskaper. För att kontrollera avböjningen kan ingenjörer välja H-balkar med större tröghetsmoment eller öka strålens djup. Till exempel, i ett golvsystem, är den maximala tillåtna nedböjningen ofta specificerad i byggregler för att säkerställa komforten och säkerheten för de åkande.
Styvhet är relaterad till balkens förmåga att motstå deformation under belastning. En styvare stråle kommer att ha mindre avböjning. Materialets elasticitetsmodul och balkens tvärsnittsform spelar viktiga roller för att bestämma H-balkens styvhet. Till exempel har en djupare och bredare H-balk i allmänhet högre styvhet jämfört med en grundare och smalare.
Anslutningsdesign
Kopplingarna mellan H-balkar och andra strukturella element är avgörande för strukturens övergripande prestanda. Utformningen av anslutningarna ska säkerställa att krafterna överförs säkert och effektivt mellan balkarna och bärelementen.
Det finns flera typer av anslutningar som används för H-balkar, inklusive bultförband, svetsade anslutningar och en kombination av båda. Bultförband är lätta att installera och möjliggör en viss grad av justerbarhet under konstruktion. De kan dock kräva mer underhåll med tiden, eftersom bultarna kan lossna på grund av vibrationer. Svetsade kopplingar ger å andra sidan en kontinuerlig och stark koppling, men de kräver skickliga svetsare och ordentlig kvalitetskontroll under svetsprocessen.
Vid utformning av anslutningar måste ingenjörer ta hänsyn till faktorer som typ och storlek på krafterna (t.ex. skjuvning, spänning eller kompression), materialegenskaperna hos de anslutna delarna och tillgängligheten för konstruktion och inspektion. Till exempel, i ett seismiskt utsatt område, måste anslutningarna utformas för att motstå stora cykliska belastningar och förhindra spröda brott.
Brandmotstånd
Brandmotstånd är en viktig faktor, särskilt i byggnader och strukturer där människors säkerhet är en prioritet. H Balkar måste utformas för att bibehålla sin strukturella integritet under en viss tid under en brand.
Brandmotståndet hos H-balkar beror på vilket material som används och vilka brandskyddsåtgärder som tillämpas. Stål H-balkar, till exempel, förlorar sin styrka snabbt vid höga temperaturer. För att förbättra deras brandmotstånd kan brandbeständiga beläggningar eller isoleringsmaterial appliceras på balkarna. Dessa material fungerar som en barriär, saktar ner värmeöverföringen till stålet och låter balken behålla sin bärförmåga under en längre tid.
Betong H-balkar har inneboende brandbeständighet på grund av betongens egenskaper. Men i vissa fall kan ytterligare brandskydd fortfarande krävas, särskilt om betongen utsätts för extrema brandförhållanden.
Kostnadsöverväganden
Kostnaden är alltid en viktig faktor i alla byggprojekt. När du använder H-balkar inkluderar kostnaden inte bara materialkostnaden utan även tillverknings-, transport- och installationskostnaderna.
Materialkostnaden för H-balkar varierar beroende på typ av material, kvalitet och marknadsförhållanden. Till exempel kan höghållfasta stålsorter vara dyrare än standardkvaliteter. Tillverkningskostnaderna kan påverkas av komplexiteten i balkens form och tillverkningsprocessen. Transportkostnaderna beror på avståndet mellan tillverkningsanläggningen och byggplatsen, samt balkarnas storlek och vikt.
För att optimera kostnaden måste ingenjörer balansera strukturens prestandakrav med kostnaden för H-balkarna. Detta kan innebära att välja det mest lämpliga materialet och balkstorleken baserat på de specifika projektbehoven, samt överväga alternativa designlösningar som kan minska den totala kostnaden utan att offra säkerhet och prestanda.
Slutsats
Design med H-balkar kräver en omfattande övervägande av flera faktorer, inklusive strukturella belastningskrav, materialval, nedböjning och styvhet, anslutningsdesign, brandmotstånd och kostnad. Som leverantör av H Beams förstår jag vikten av att tillhandahålla högkvalitativa produkter som möter varje projekts specifika behov.
Om du planerar ett byggprojekt som kräver H-balkar, uppmuntrar jag dig att kontakta oss för mer information. Vårt team av experter kan hjälpa dig att välja rätt H-balkar och ge dig professionell rådgivning om design och installation. Oavsett om du behöverIpe 200-profilför en småskalig byggnad eller större H-balkar för ett större infrastrukturprojekt har vi produkterna och expertis för att möta dina krav. Vi ser fram emot att diskutera ditt projekt och hjälpa dig att uppnå ett framgångsrikt byggresultat.
Referenser
- "Structural Steel Design" av Jack C. McCormac och Russell H. Brown.
- "Design of Concrete Structures" av Arthur H. Nilson, David Darwin och Charles W. Dolan.
- Byggregler och standarder relaterade till strukturell design, såsom American Institute of Steel Construction (AISC) standarder och International Building Code (IBC).
