Som en erfaren leverantör av kolstålrör har jag bevittnat den avgörande roll som expansionskoefficienten spelar i installationsprocessen. Expansionskoefficienten, även känd som termisk expansionskoefficient (CTE), är ett mått på hur mycket ett material expanderar eller drar ihop sig när dess temperatur ändras. I samband med kolstålrör är det viktigt att förstå denna egenskap för att säkerställa en framgångsrik och långvarig installation.
Förstå expansionskoefficienten för kolstål

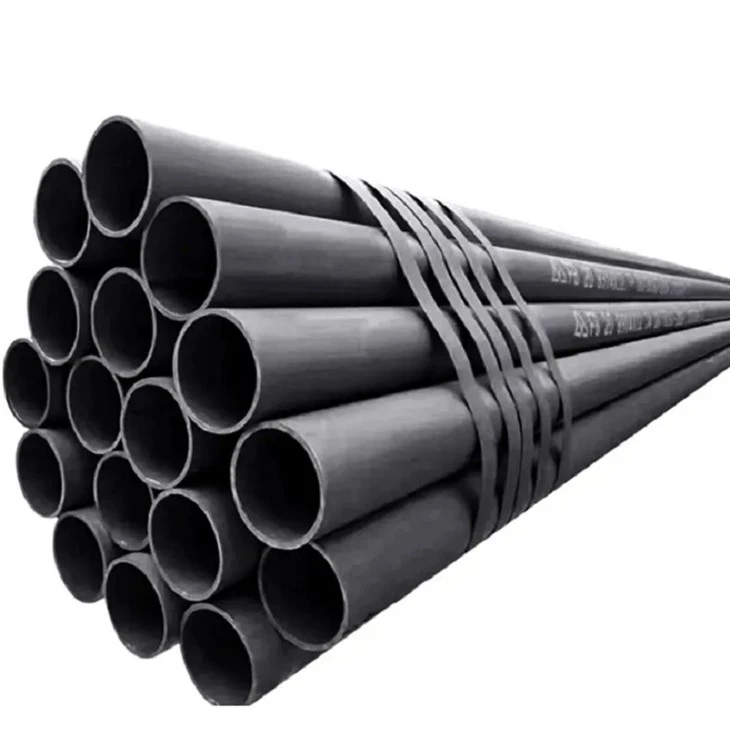

Kolstål är en legering som huvudsakligen består av järn och kol, med små mängder andra grundämnen. Olika typer av kolstål, som t.exA53 Erw Pipe,Api 5L stålrör, ochLågkolstålrör, har något olika expansionskoefficienter på grund av variationer i deras kemiska sammansättning och mikrostruktur.
Utvidgningskoefficienten för kolstål ligger typiskt inom intervallet ungefär 10,8 - 12,8 x 10⁻6/°C. Det betyder att för varje temperaturökning i grader Celsius kommer ett kolstålrör att expandera med cirka 10,8 - 12,8 miljondelar av sin ursprungliga längd. Även om detta kan verka som en liten mängd, över långa rördragningar eller i applikationer med betydande temperaturvariationer, kan den kumulativa expansionen vara betydande.
Effekter på rörinstallation
Rörlängd och layout
Vid installation av kolstålrör måste expansionskoefficienten beaktas vid utformningen av rörlayouten. Till exempel, i ett långt rakt rördrag, kan termisk expansion få röret att trycka mot dess stöd eller kopplingar, vilket leder till överdriven spänning. Denna spänning kan resultera i rördeformation, läckor eller till och med strukturella fel. För att tillgodose termisk expansion, är expansionsfogar eller öglor ofta inbyggda i rörsystemet. Dessa komponenter tillåter röret att expandera och dra ihop sig fritt utan att orsaka skada.
Låt oss säga att vi installerar enLågkolstålröri en industrianläggning där temperaturen kan variera med 50°C. Om den ursprungliga längden på röret är 100 meter, med en expansionskoefficient på 12 x 10⁻⁶ /°C, kommer röret att expandera med cirka 0,06 meter (eller 60 millimeter) när temperaturen ökar med 50°C. Utan ordentliga utbyggnadsbestämmelser kan denna utbyggnad orsaka betydande problem.
Beslag och anslutningar
Expansionskoefficienten påverkar även valet av beslag och anslutningar i ett rörsystem av kolstål. Olika material har olika expansionskoefficienter och vid sammanfogning av rör till kopplingar av olika material kan differentiell expansion uppstå. Detta kan leda till att anslutningarna lossnar, läckor eller till och med går sönder.
Till exempel, om ett kolstålrör är anslutet till en mässingskoppling, och temperaturen stiger, kan mässingskopplingen expandera i en annan hastighet än kolstålröret. Med tiden kan detta göra att fogen lossnar, vilket äventyrar hela systemets integritet. För att undvika sådana problem är det avgörande att välja beslag gjorda av material med liknande expansionskoefficienter eller använda flexibla kopplingar som kan ta emot den differentiella expansionen.
Rörstöd
Rörstöd är en annan kritisk aspekt av rörinstallation som påverkas av expansionskoefficienten. Stöden måste utformas så att de tillåter termisk rörelse samtidigt som de ger tillräckligt stöd för röret. Fasta stöd används för att förankra röret vid specifika punkter, medan glid- eller rullstöd används för att tillåta röret att expandera och dra ihop sig fritt längs dess längd.
I vissa fall kan expansionskoefficienten även påverka avståndet mellan rörstöden. Om stöden är för nära varandra kan de begränsa rörets naturliga expansion, vilket leder till ökad spänning. Å andra sidan, om stöden är för långt ifrån varandra, kan röret hänga eller vibrera, vilket också kan orsaka skada med tiden.
Installationsöverväganden baserat på applikation
Industriella applikationer
I industriella tillämpningar, såsom kraftverk, raffinaderier och kemiska bearbetningsanläggningar, utsätts kolstålrör ofta för extrema temperaturvariationer. I ett kraftverk kan till exempel ångrör nå temperaturer på flera hundra grader Celsius. Expansionskoefficienten för kolstålrören som används i dessa applikationer måste noggrant övervägas för att säkerställa en säker och effektiv drift av systemet.
I dessa högtemperaturapplikationer används ofta speciella isoleringsmaterial för att minska värmeförlusten och minimera temperaturgradienten längs röret. Detta hjälper till att kontrollera rörets expansion och minskar belastningen på systemet. Dessutom används ofta expansionsfogar och flexibla kopplingar för att klara de stora termiska rörelserna.
Bostäder och kommersiella applikationer
I bostäder och kommersiella applikationer, såsom VVS och värmesystem, är temperaturvariationerna i allmänhet mindre extrema än i industriella applikationer. Dock måste expansionskoefficienten för kolstålrör fortfarande beaktas. Till exempel i ett varmvattenuppvärmningssystem kommer rören att expandera när vattnet värms upp och dra ihop sig när det svalnar.
Korrekt installationsteknik, som att använda expansionsslingor eller flexibla kopplingar, kan hjälpa till att förhindra problem som rörljud, läckor och skador på systemet. Dessutom kan valet av rörstorlek och material också påverka systemets expansionsegenskaper.
Vikten av noggranna beräkningar
Noggranna beräkningar av expansionskoefficienten och dess effekter är avgörande för en framgångsrik rörinstallation. Ingenjörer och installatörer måste ta hänsyn till faktorer som den initiala temperaturen, högsta och lägsta driftstemperaturer, rörets längd och vilken typ av kolstål som används.
Avancerad datorstödd design (CAD) programvara och tekniska verktyg används ofta för att utföra dessa beräkningar. Dessa verktyg kan simulera det termiska beteendet hos rörsystemet under olika driftsförhållanden, vilket möjliggör optimering av rörlayouten, val av lämpliga kopplingar och stöd samt utformning av expansionsmöjligheter.
Att mildra effekterna av expansion
Expansionsfogar
Expansionsfogar är ett av de vanligaste sätten att mildra effekterna av termisk expansion i kolstålrörsystem. Dessa skarvar är utformade för att absorbera rörets expansion och sammandragning genom att komprimera eller förlänga. Det finns flera typer av expansionsfogar, inklusive expansionsfogar för bälg, expansionsfogar av glidtyp och universella expansionsfogar.
Expansionsfogar för bälgar är gjorda av tunnväggiga metallbälgar som kan expandera och dra ihop sig axiellt, i sidled eller i vinkel. De är lämpliga för applikationer där expansionen är relativt liten och rörelsen huvudsakligen går i en riktning. Expansionsfogar av glidtyp består av en hylsa som glider in i ett hus, vilket möjliggör linjär expansion. Universella expansionsfogar kan ta emot flera typer av rörelser och används ofta i komplexa rörsystem.
Rörisolering
Rörisolering hjälper inte bara till att minska värmeförlusten utan spelar också en roll för att kontrollera expansionen av kolstålrör. Genom att minska temperaturgradienten längs röret kan isolering minimera mängden expansion och kontraktion. Detta kan bidra till att minska belastningen på röret och dess stöd, samt förbättra systemets energieffektivitet.
Slutsats
Expansionskoefficienten för kolstålrör är en avgörande faktor som måste övervägas noggrant under installationsprocessen. Från rörlayout och kopplingar till stöd och expansionsanordningar, alla aspekter av installationen påverkas av rörets termiska expansionsegenskaper.
Som leverantör av kolstålrör förstår jag vikten av att tillhandahålla högkvalitativa rör och korrekt teknisk information till våra kunder. Genom att arbeta nära ingenjörer, installatörer och slutanvändare kan vi säkerställa att kolstålrören installeras korrekt och fungerar optimalt i sina avsedda tillämpningar.
Om du är ute på marknaden för kolstålrör eller behöver mer information om hur expansionskoefficienten påverkar rörinstallationen är du välkommen att kontakta oss. Vi är här för att hjälpa dig att göra rätt val för ditt projekt och säkerställa en framgångsrik installation.
Referenser
- ASME B31.1 - Power Piping Code
- ASME B31.3 - Process Piping Code
- "Handbook of Thermal Expansion" av John R. Barclay
